Trapezbleche Standard

Trapezblechherstellung nach DIN EN 1090-1 in Verbindung mit Teil 4 und 5 Tragfähigkeitsnachweise nach Eurocode

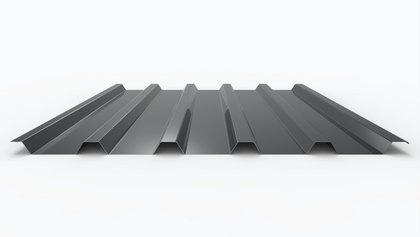

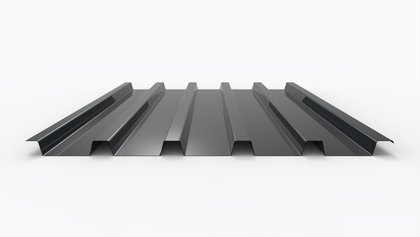

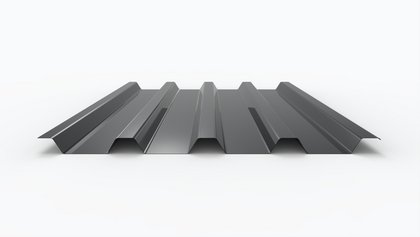

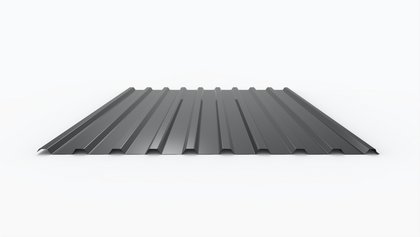

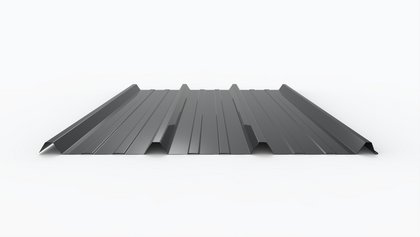

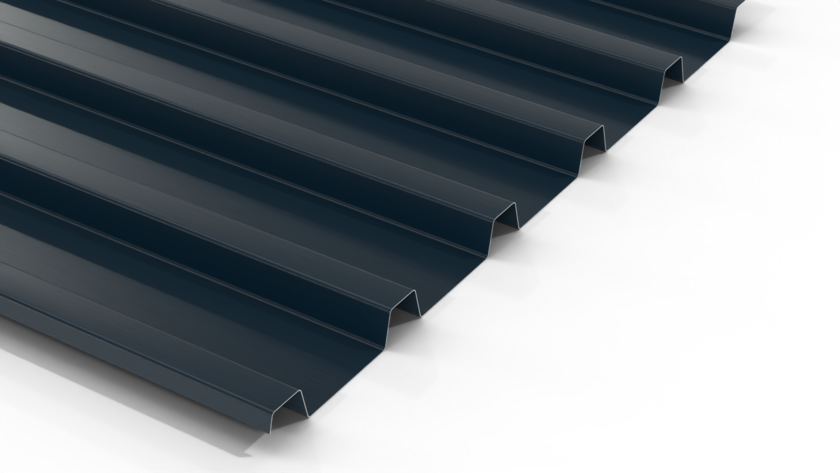

Trapezbleche aus Stahl oder Aluminium

Trapezbleche werden als Dachblech oder Wandverkleidung in Deutschland und Europa immer häufiger eingesetzt. Trapezprofile aus Stahl oder Aluminium bieten zahlreiche Vorteile für Ihr Bauprojekt. Das Bauelement Trapezblech lässt sich schnell verlegen, hat ein geringes Eigengewicht und ist vor allem günstig. Unsere in Eigenproduktion hergestellten Trapezprofile eignen sich für nahezu jedes Bauvorhaben und sind nach DIN EN 1090 zertifiziert - durch unsere werkseigene Produktionskontrolle

(Zertifikat der Konformität der werkseigenen Produktionskontrolle 0432-CPR-00175-01, MPA NRW) erfüllen wir die höchsten Anforderungen unserer Branche.

Unsere Bauelemente eignen sich insbesondere bei der Dacheindeckung von Lagerhallen, bei Industriehallen, landwirtschaftliche Hallen wie Schweineställe, Boxenlaufställe (Rinderstallungen) und Hähnchenställe. Auch im privaten Bereich wie beispielsweise Garagen aus Trapezblech, Carports, Abdächer, Gartenhäuser, Pergolen und Terrassen eignen sich Hoffmann Profile hervorragend.

Ob Hallenkomplex oder das klassische Gartenhaus aus Trapez- oder Pfannenblechen – bei uns sind Sie genau richtig!

Unsere Trapezbleche – auch Trapezprofile oder Metallprofile genannt – werden in unserem Hauptwerk (48529 Nordhorn) je nach Profil bis 24 m auf Maß gefertigt. Wir bieten Ihnen eine große Farbauswahl und auf Wunsch Sonderfarben, sowie Spezialbeschichtungen.

Eigenschaften und Anwendungsbereiche

Im Querschnitt weisen die Trapezbleche ein trapezförmiges Profil auf, welches für eine hohe Tragfähigkeit und Stabilität sorgt, selbst wenn es sich um ein sehr leichtes oder dünnes Trapezblech aus Stahl oder Aluminium handelt. Für

sämtliche Trapezprofile finden Sie die passenden Belastungstabellen (Tragfähigkeitsnachweise) in unserem Downloadbereich. Je nach Stahlstärke und Trapezprofilauswahl ergeben sich die Spannweiten.

Folgende Materialstärken sind bei uns erhältlich:

  • 0,45 mm Stahl
  • 0,50 mm Stahl
  • 0,63 mm Stahl
  • 0,75 mm Stahl
  • 0,88 mm Stahl
  • 1,00 mm Stahl
  • 1,25 mm Stahl
  • 0,70 mm Aluminium
  • 0,80 mm Aluminium
  • 1,00 mm Aluminium

Bei diesen Materialstärken handelt es sich um bandbeschichtetes Vormaterial zur Herstellung unserer Trapezprofile. Die 25μ Polyesterbeschichtung ist hierbei als anerkannter Standard (Deutschland) zu sehen. Weitere Beschichtungssysteme und RAL-Farben sind für besondere Bauvorhaben optional erhältlich. Diese Beschichtungen schützen das Trapezblech gegen vorzeitige Alterung durch Witterungen wie Regen, Schnee und UV-Belastung durch Sonnenstrahlen.

Die i. d. R. glatten Oberflächen sind weniger anfällig für den Bewuchs von Algen, Moos und weiteren Witterungsrückständen.

Trapezbleche aus Aluminium

Das deutlich geringere Gewicht auf dem Dach spricht für das Aluminiumblech. Das Trapezblech aus Aluminium hat zum Vergleich ein Gewicht von ca. 2,16 kg pro Quadratmeter und lässt sich mit daher noch einfacher verlegen. Ein rosten der Trapezbleche kann ausgeschlossen werden. Etwaige Belastungen von Alu-Blechen entfallen, da diese nicht statisch Bemessen sind.

Montage und Zubehör

Es gibt unterschiedliche Verschraubungsmöglichkeiten eines Trapezblechs auf dem Dach oder an der Fassade. Die Verschraubung auf der Hochsicke mit Kalotten ist so zum Beispiel gängig und bewährt (Dachverschraubung).

Die Kalotten sind passend zu den Trapezblechen und Farben erhältlich.

Der Druck der Schraube wird durch die Kalotte gleichmäßig auf das Blech verteilt. Außerdem wird eindringendes Wasser durch die Schraubenmontage auf dem Profilberg verhindert. Zudem wird eine Schraube für die Blechbefestigung passend zu einer Kalotte benötigt. Wenn Sie bei der Hoffmann GmbH Trapezblech kaufen, finden Sie sowohl das dazu passende Montagezubehör als auch die benötigte Montageanleitung. Unsere erfahrenen Mitarbeiter stehen Ihnen gerne und jederzeit für ein individuelles und unverbindliches Beratungsgespräch zur Verfügung.

Hochprofile / Tragschalen aus Stahl

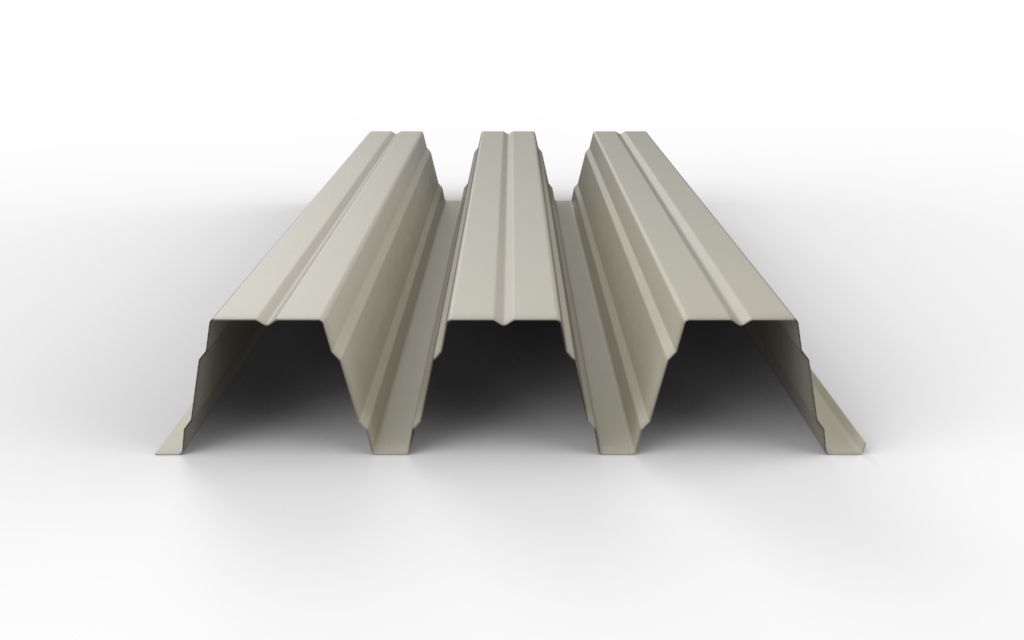

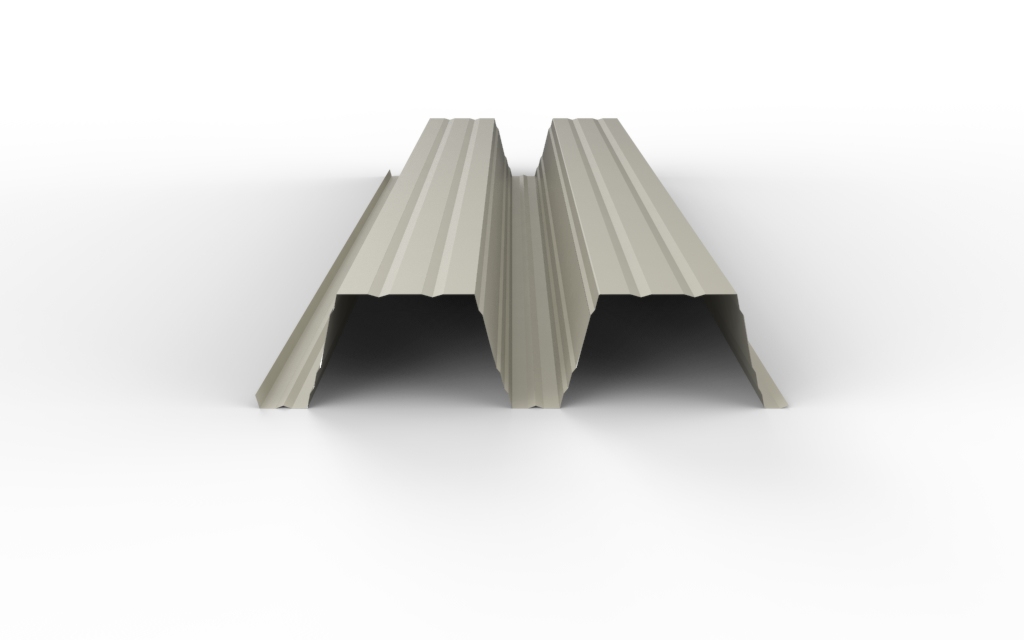

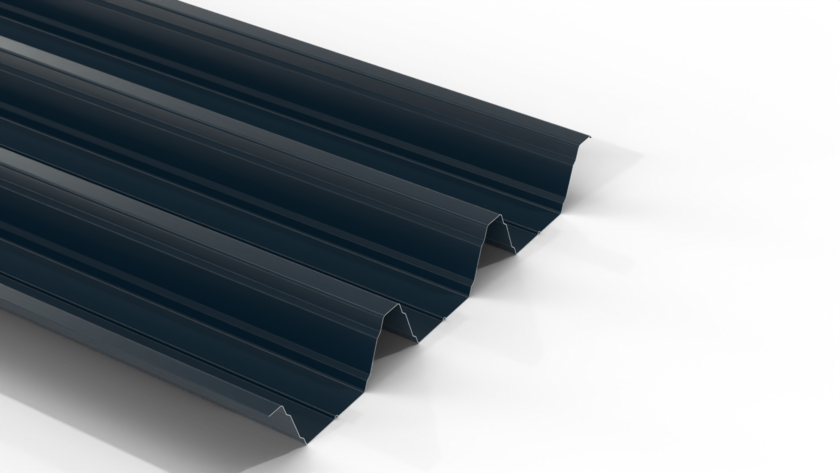

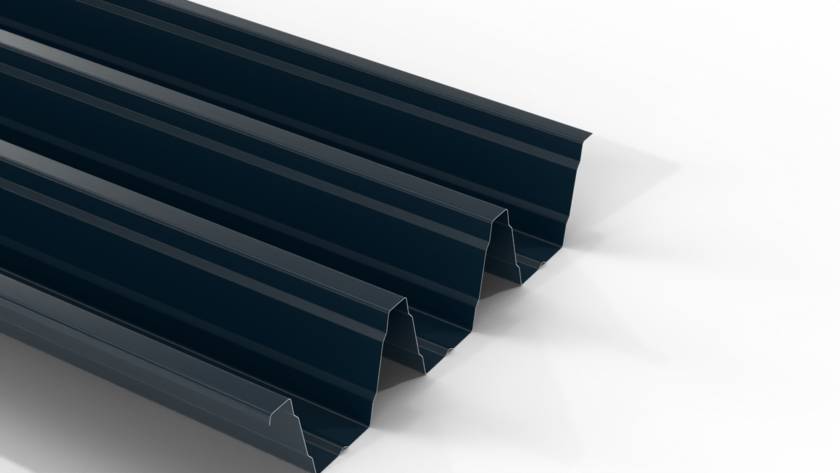

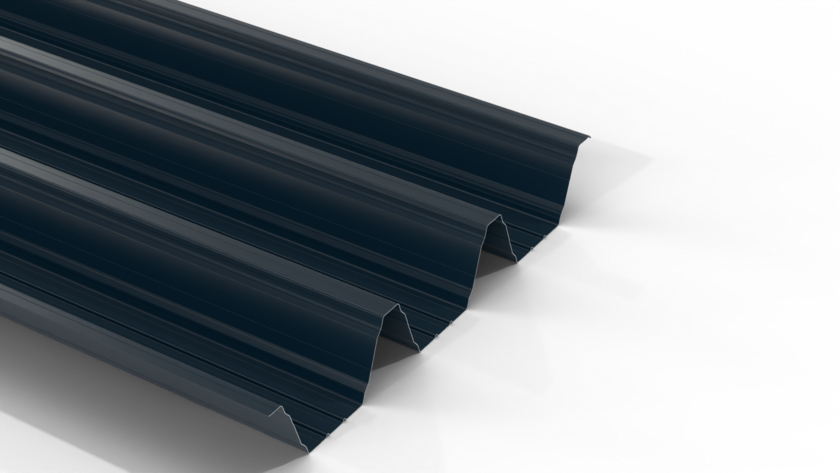

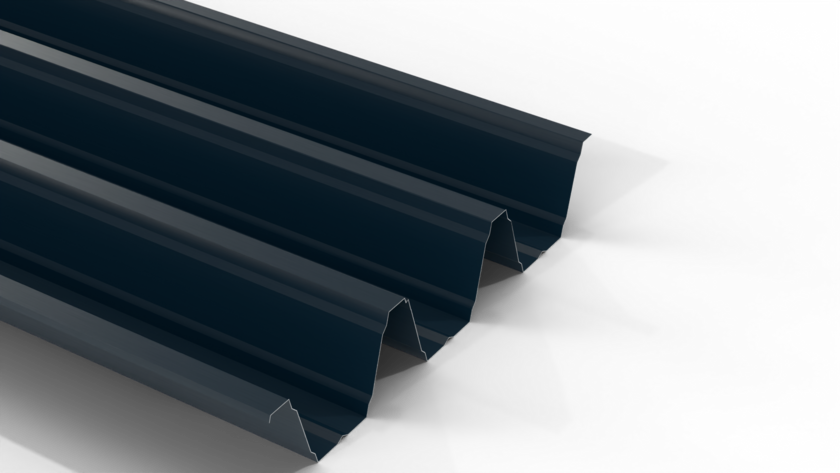

Hochprofile aus Stahl kommen sowohl im gewerblichen, als auch im landwirtschaftlichen und privaten Sektor immer häufiger zum Einsatz. Durch die tief eingewalzte Trapezform und ausgewählten Materialstärken wie z. B. 0,75mm, 0,88mm, 1,00mm und 1,25mm, erreichen unsere Hochprofile wie das Trapezblech 100-275, 135-310,150-280, 160-250 oder die Tragschale 200-420 sehr große Spannweiten.

Tragschalen aus Stahl können sowohl in Kaltdachausführung oder als Warmdach hergestellt und verarbeitet werden. Hochprofile überzeugen durch ein optimales Preis- Leistungsverhältnis, da die Kosten der Unterkonstruktion für Stahl oder Holz deutlich reduziert werden.

Hochprofile verlegen

Hochprofile werden wie bereits erwähnt als Tragschale für einen z. B. zweischaligen wärmegedämmten Dachaufbau (Positivlage) oder als einschalig nicht gedämmtes Dach eingesetzt. Für Gewerbehallen, Industriegebäuden oder landwirtschaftlichen Gebäuden ergeben sich hieraus deutlich kürzere Bauzeiten und Kostenvorteile.

Die Vorauswahl der Unterkonstruktion und der benötigten Profile treffen Sie durch die

sogenannten Belastungstabellen. Aus diesen statischen Tabellen für Trapezbleche ergeben sich die Werte, die ein Trapezblech frei ohne Unterkonstruktion verlegt werden darf. Hierbei sind die verschiedenen Materialstärken, Durchbiegungsbeschränkungen und Feldsysteme zu berücksichtigen.

Sicherer Kauf von Tragschalen aus Stahl

Bei Hoffmann GmbH erhalten Sie die Trapezbleche mit großen Spannweiten bis zu einer Länge von 24 m. Überlängentransporte unserer Profile stellen hierbei kein Problem dar. Optional bieten wir Ihnen auch Hochprofile mit einem Antitropfvlies an.

Materialstärken unserer Stahlprofile:

- 0,75 mm

- 0,88 mm

- 1,00 mm

- 1,25 mm

- 1,50 mm

Beschichtungen:

- PE 15 DU-RSL     (für zweischaligen, wärmegedämmten Dachaufbau)

- PE 25 25my-RSL (für einschaligen Kaltdachaufbau)

- PE 25 25my-RSL mit Antikondensvlies (für einschaligen Kaltdachaufbau)

Wir sind Ihr richtiger Ansprechpartner in puncto Hochprofile und Tragschalen aus Stahl -

Treten Sie mit uns in Verbindung und lassen Sie sich von unserem Team individuell beraten.
